O Sistema UFC é um conjunto de softwares escritos em diversas linguagens de programação, que realizam todas as tarefas referentes ao traçado e dimensionamento hidráulico de redes de abastecimento de água, adutoras e redes de esgoto sanitário.

São os seguintes os componentes do Sistema UFC:

UFC2: Módulo de desenho da rede e/ou Adutoras no AutoCAD e de transferência de dados da rede/adutora para o EPANET.

UFC3: Módulo de traçado de ligações em redes de abastecimento de água, traçado de perfil de Adutoras e Linhas de Recalque de Esgoto e geração de Quantitativos de redes de água e adutoras.

UFC4: Módulo de dimensionamento hidráulico (determinação de diâmetros para segundo a Norma NBR 12218) e otimização (determinação de diâmetros para obter a rede de menor custo) de redes de de água.

UFC5: Módulo de seleção de bombas hidráulicas e traçado da linha piezométrica de adutoras e Linhas de Recalque de Esgoto.

UFC6: Módulo que simula computacionalmente o Golpe de Aríete em adutoras e Linhas de Recalque de Esgoto.

UFC8: Módulo de traçado de rede de microdrenagem urbana no AutoCAD e de transferência de dados da rede para o SWMM.

UFC9: Módulo de traçado e dimensionamento de redes de Esgotamento Sanitário e Estações Elevatórias de Esgoto

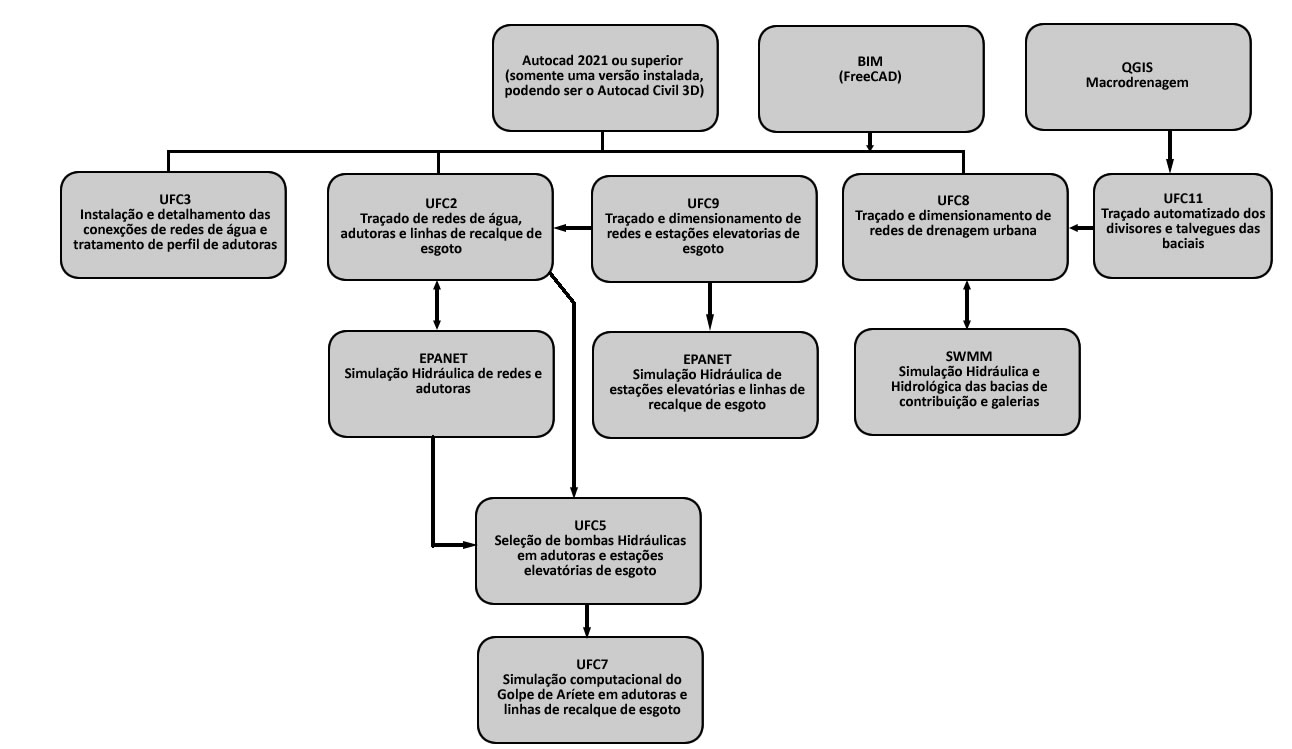

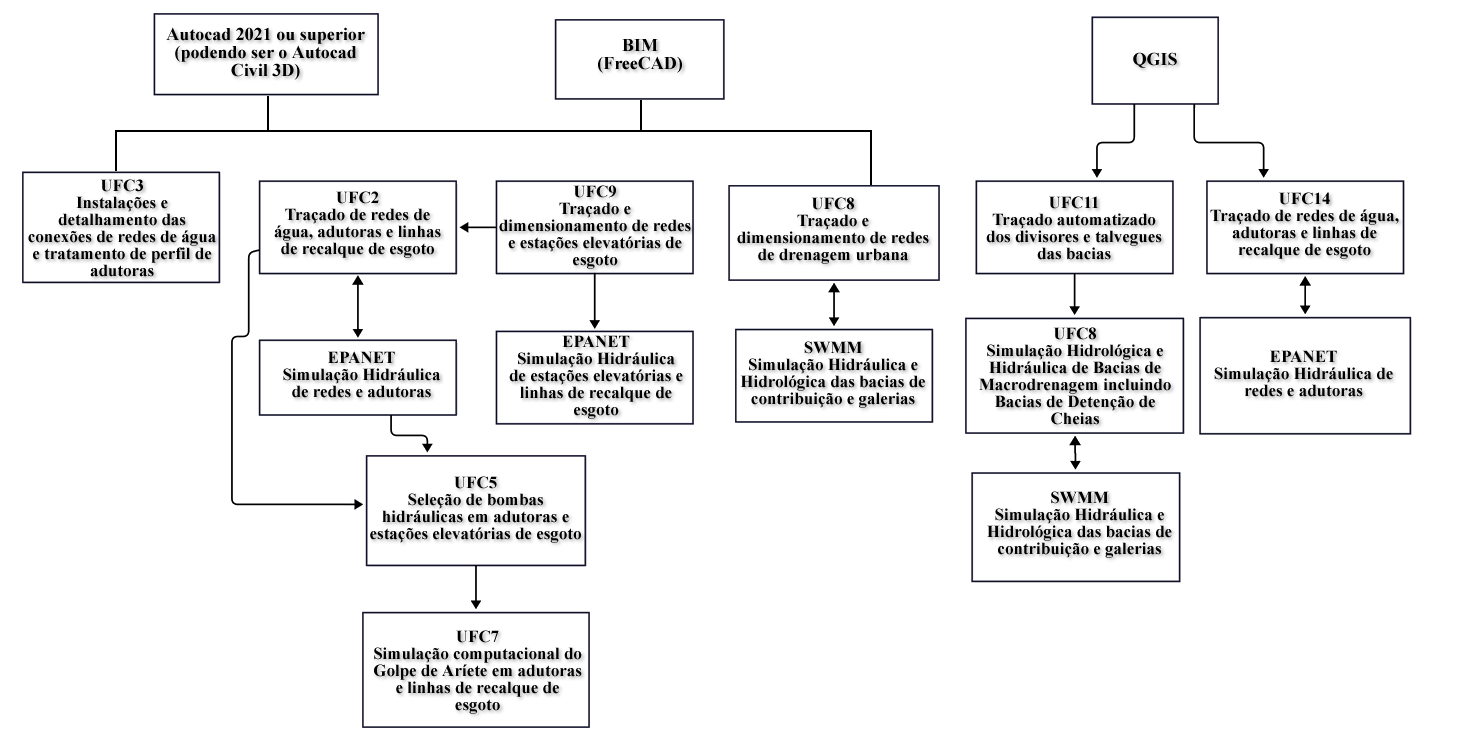

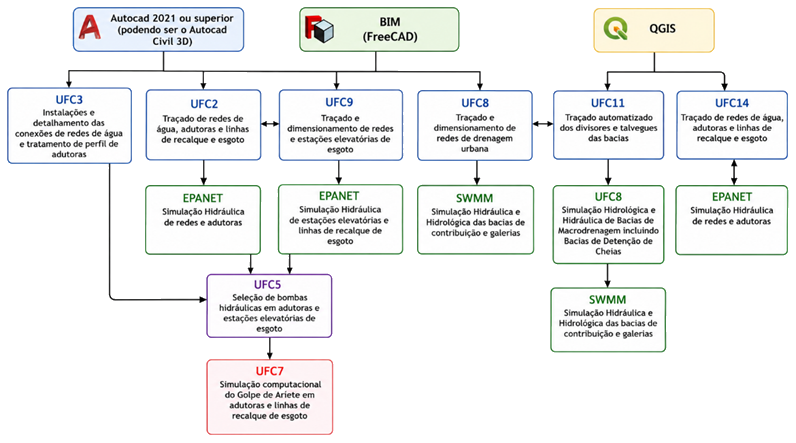

Fluxograma_Sistema_UFC
Sistema UFC

O Sistema UFC é um conjunto de softwares escritos em diversas linguagens de programação que realizam todas as tarefas referentes ao traçado e dimensionamento hidráulico de redes de abastecimento de água, adutoras e redes de esgoto sanitário.

São os seguintes os componentes do Sistema UFC:
UFC2: Módulo de desenho da rede e/ou Adutoras no AutoCAD e de transferência de dados da rede/adutora para o EPANET.
UFC3: Módulo de traçado de ligações em redes de abastecimento de água.
UFC4: Módulo de dimensionamento hidráulico determinação de diâmetros ótimos) de redes de abastecimento de água.
UFC5: Módulo de seleção de bombas hidráulicas e traçado da linha piezométrica de adutoras.
UFC6: Módulo que simula computacionalmente o Golpe de Aríete em adutoras.
UFC7: Módulo de desenho da rede e/ou Adutoras no ArcGIS e de transferência de dados da rede/adutora para o EPANET.
UFC8: Módulo de traçado e dimensionamento de redes de drenagem Urbana dentro do ambiente AutoCAD.
UFC9: Módulo de traçado e dimensionamento de redes de Esgotamento Sanitário dentro do ambiente AutoCAD.
