VR-By

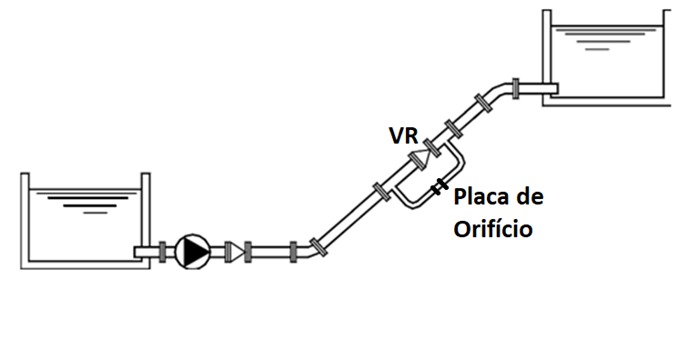

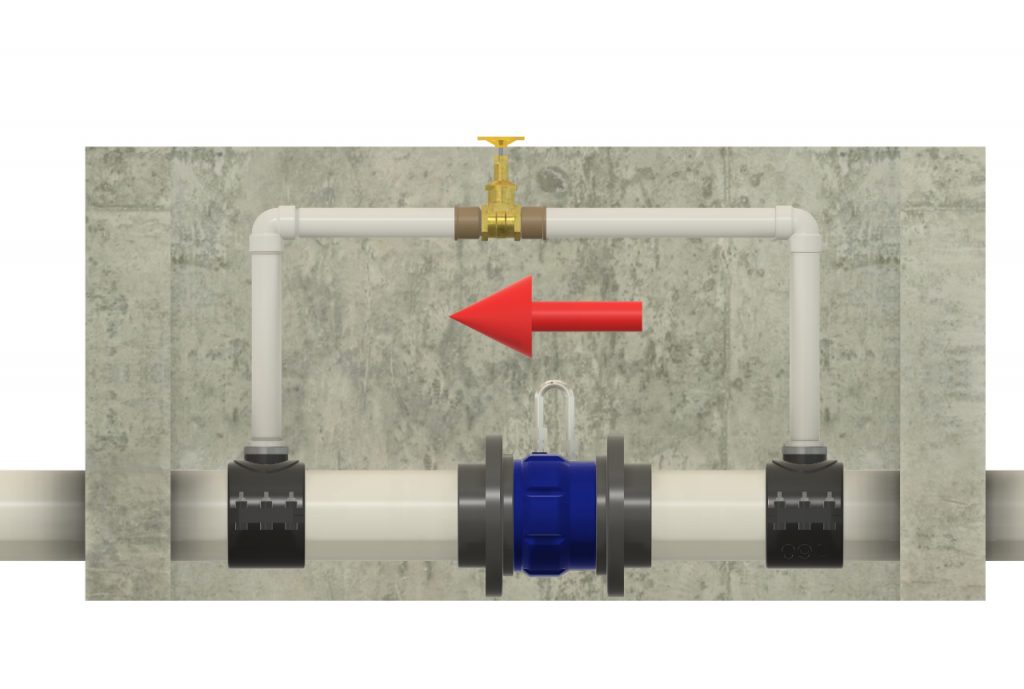

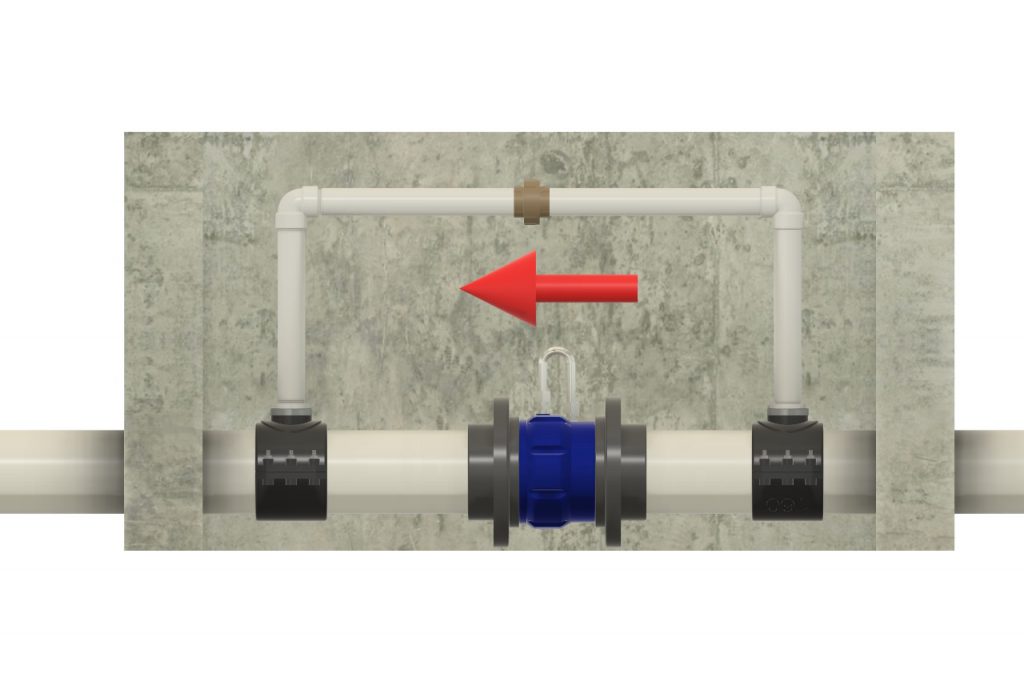

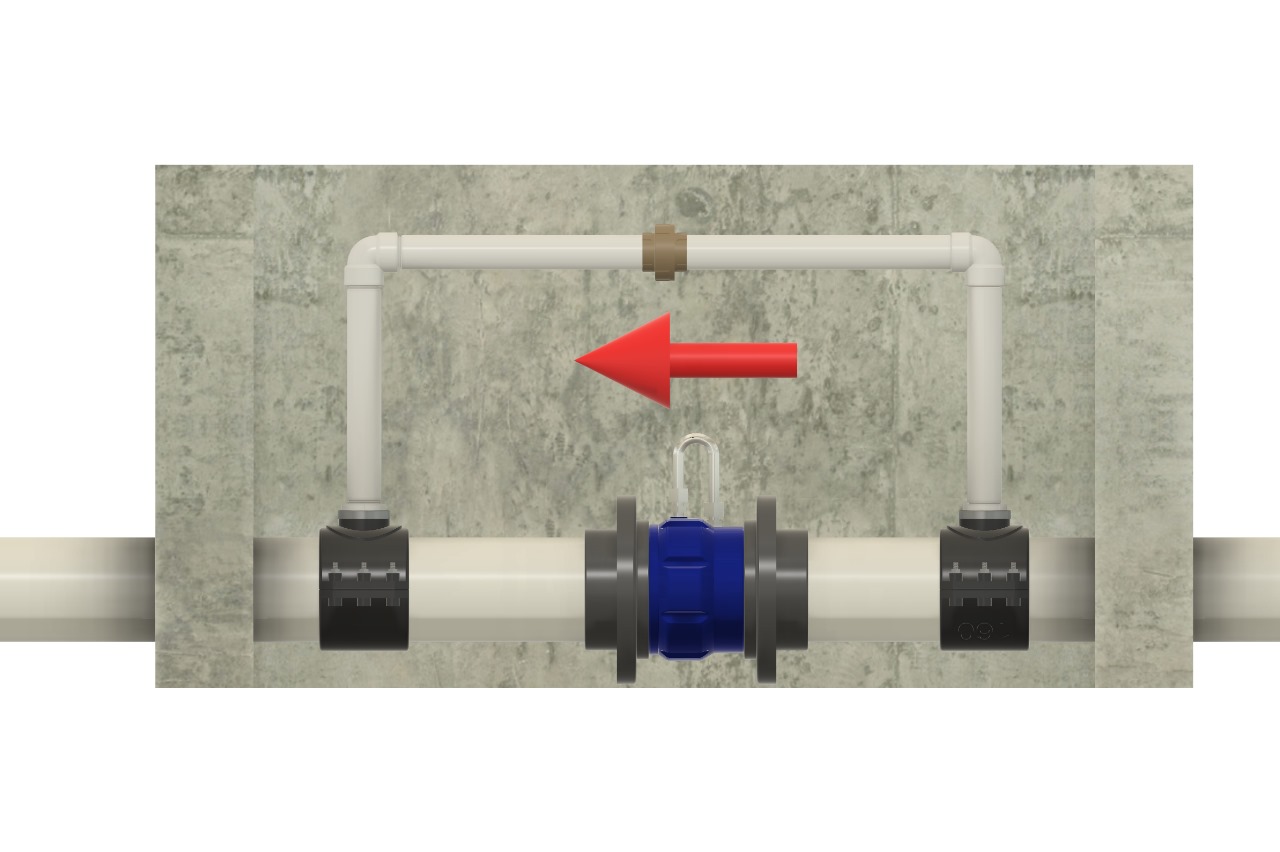

Neste caso a Válvula de Retenção (tipo mola ou axial) combinada com o By-Pass e uma Placa de Orifício funcionam como um dispositivo de combate às sobrepressões resultantes dos Transientes Hidráulicos. Ao passar a onda de sobrepressão a Válvula de Retenção estará fechada, forçando o escoamento a se dar através do By-Pass. Assim, o excesso de sobrepressão será dissipado na Placa de Orifício

Um detalhe muito importante: O DN da Placa de Orifício deve ser calculado considerando o excesso de sobrepressão resultante dos Transientes Hidráulcos e também a vazão máxima neste ponto. Assim, para o dimensionamento da Placa de Orifício, uma simulação dos transientes tem de ser feita, usando o Método das Características

OBS: Não usar Válvula de Retenção tipo Basculante (Portinhola)
